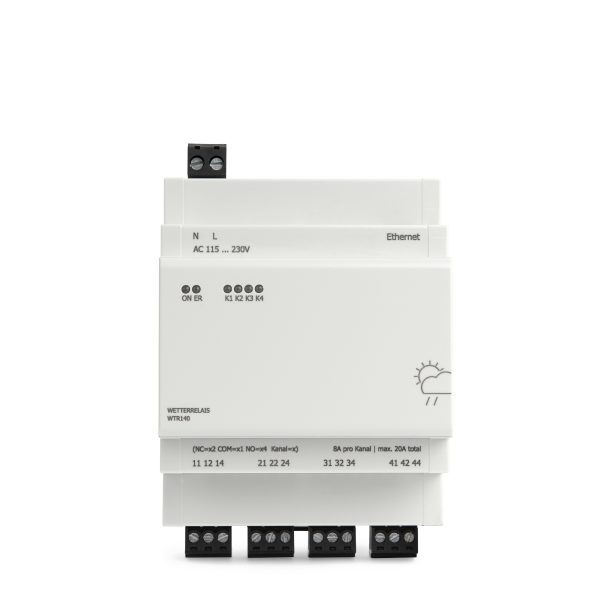

Das WTR140 ist ein frei programmierbares Wetterrelais mit vier potentialfreien Wechslerkontakten für wetter- und zeitabhängige Steuerungsaufgaben. Über die kabelgebundene LAN-Verbindung ruft das Gerät aktuelle Wetterdaten, Wetterprognosen und weitere verfügbare Wetterinformationen für den eingestellten Standort ab.
Die Wetterinformationen können direkt im Gerät verarbeitet und über frei programmierbare Funktionsbausteine miteinander verknüpft werden. Dadurch entsteht eine kompakte, eigenständig arbeitende Steuerung, die weit über die Funktion eines klassischen Wetterrelais hinausgeht.
Eine zusätzliche Wetterstation oder lokale Wettersensorik ist für die Nutzung der Online-Wetterdaten nicht erforderlich.
Vier unabhängig programmierbare Relaisausgänge
Das WTR140 verfügt über vier potentialfreie Wechslerkontakte. Jeder Ausgang kann unabhängig von den anderen Relais angesteuert und mit einer eigenen Steuerungslogik versehen werden.
Als Eingangswerte können beispielsweise Temperatur, Niederschlag, Wind, Sonneneinstrahlung, UV-Index, Wetterwarnungen oder weitere vom gewählten Wetterdienst bereitgestellte Werte verwendet werden.
Die Wetterdaten lassen sich mit Bedingungen, Grenzwerten, Zeitfunktionen und weiteren Funktionsbausteinen kombinieren. Damit können auch komplexere Schaltbedingungen direkt im Wetterrelais umgesetzt werden.
Die vier Relais stellen jeweils einen potentialfreien Wechslerkontakt mit einem Bemessungsbetriebsstrom von bis zu 8 A zur Verfügung.
Ein wesentlicher Vorteil des Wetterrelais ist die Möglichkeit, nicht nur auf das aktuelle Wetter zu reagieren, sondern auch Wetterprognosen in die Steuerung einzubeziehen.
Dadurch kann eine Anlage bereits auf eine bevorstehende Wetteränderung reagieren. Beispielsweise kann eine Bewässerung unterdrückt werden, wenn in den kommenden Stunden Niederschlag erwartet wird, oder eine andere Anlagenfunktion abhängig von der prognostizierten Temperatur gesteuert werden.
Je nach verwendetem Wetterdienst stehen aktuelle Wetterwerte, Vorhersagen, historische Werte und weitere Wetterinformationen zur Verfügung.
Frei programmierbare Steuerungslogik
Über den integrierten Programmeditor lassen sich individuelle Steuerungsprogramme aus Funktionsbausteinen erstellen. Wetterdaten können dabei mit logischen Verknüpfungen, Grenzwerten und Zeitfunktionen kombiniert werden.
Dadurch eignet sich das WTR140 nicht nur als Wettersteuerung. Die vier Relais können auch unabhängig von Wetterdaten verwendet werden.
So kann das Gerät beispielsweise als:
vierkanalige Zeitschaltuhr
wetterabhängige Steuerung
Dämmerungsschalter
temperaturabhängige Steuerung
Steuerung für Beleuchtungsanlagen
Bewässerungssteuerung
Beschattungssteuerung
eingesetzt werden.
Wetter- und Zeitfunktionen lassen sich dabei auch miteinander kombinieren.
Typische Anwendungen
Beleuchtungssteuerung
Außen-, Wege-, Hof- oder Gebäudebeleuchtungen können abhängig von Zeit und Wetterbedingungen automatisch geschaltet werden.
Durch die Kombination von Zeitfunktionen und Wetterinformationen lassen sich Beleuchtungsanlagen bedarfsgerecht betreiben.
Bewässerung
Bewässerungsanlagen können anhand aktueller Wetterbedingungen und bevorstehender Niederschläge gesteuert werden.
Dadurch kann beispielsweise eine zeitgesteuerte Bewässerung ausgesetzt werden, wenn ausreichend Niederschlag erwartet wird.
Beschattung und Sonnenschutz
Wetterwerte wie Sonneneinstrahlung, Temperatur oder Wind können zur Steuerung von Beschattungsanlagen herangezogen werden.
Durch die Berücksichtigung von Prognosedaten kann die Steuerung bereits auf erwartete Wetterbedingungen reagieren.
Heizungs- und Gebäudetechnik
Aktuelle und prognostizierte Außentemperaturen können zur Optimierung von Heizungs-, Lüftungs- oder anderen Gebäudefunktionen verwendet werden.
Die vier unabhängigen Relais ermöglichen dabei mehrere getrennte Steuerungsfunktionen mit nur einem Gerät.
Anlagen- und Automatisierungstechnik
Das WTR140 kann außerdem als eigenständige kompakte Steuerung für wetter- oder zeitabhängige Funktionen innerhalb technischer Anlagen eingesetzt werden.
Einfache Programmierung über den Webbrowser
Konfiguration und Programmierung erfolgen vollständig über die integrierte Weboberfläche.
Nach der Einbindung des Wetterrelais in das Netzwerk kann die Bedienoberfläche mit einem Webbrowser aufgerufen werden. Eine zusätzliche Programmiersoftware ist nicht erforderlich.
Über den Programmeditor werden Wetterwerte, Bedingungen, Zeitfunktionen und Relaisausgänge grafisch miteinander verknüpft.
Dadurch können individuelle Steuerungsaufgaben erstellt und bei Bedarf jederzeit angepasst werden.
Zuverlässige LAN-Verbindung

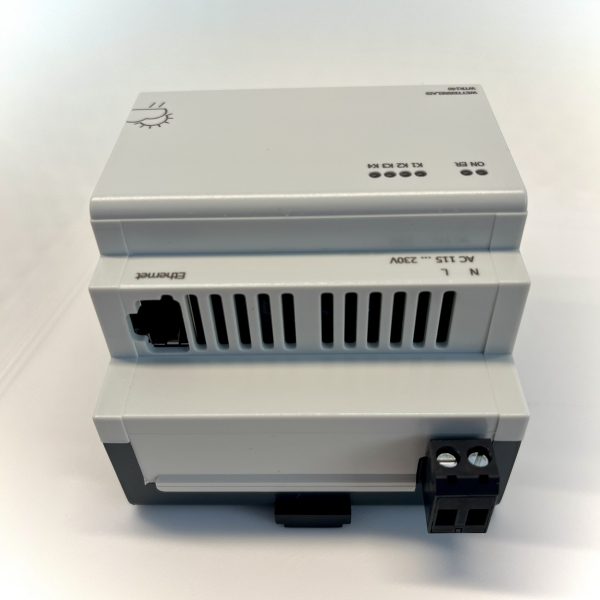

Das WTR140 wird über Ethernet in das lokale Netzwerk eingebunden.
Die kabelgebundene LAN-Verbindung eignet sich insbesondere für den Einsatz in Schaltschränken, Gebäudeverteilungen und technischen Anlagen, in denen eine dauerhaft stabile Netzwerkverbindung gewünscht ist.
Für Anwendungen mit WLAN steht mit dem WTR240 eine entsprechende Gerätevariante zur Verfügung.
Direkte Versorgung mit 230 V AC
Das WTR140 verfügt über ein integriertes Netzteil und wird direkt mit 230 V AC versorgt.
Ein zusätzliches Hutschienennetzteil ist daher nicht erforderlich. Zusammen mit den vier integrierten Relaisausgängen entsteht eine kompakte Komplettlösung für wetter- und zeitabhängige Steuerungsaufgaben.
Das Gerät besitzt eine Installationsbreite von 4 Teilungseinheiten und ist für die Montage auf einer DIN-Hutschiene vorgesehen.

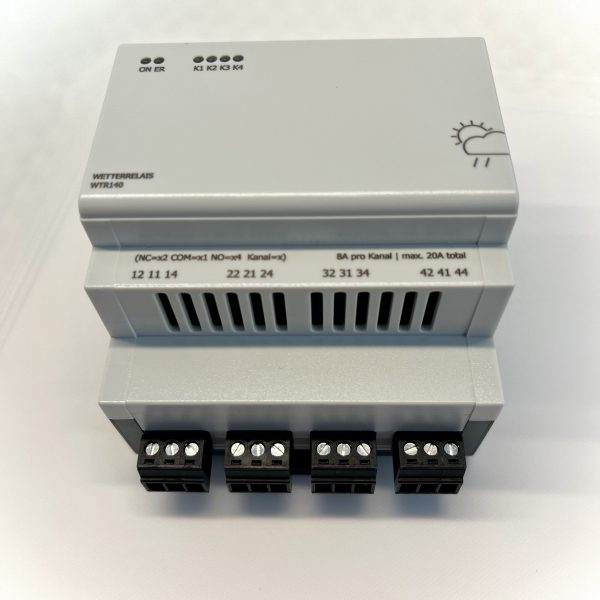

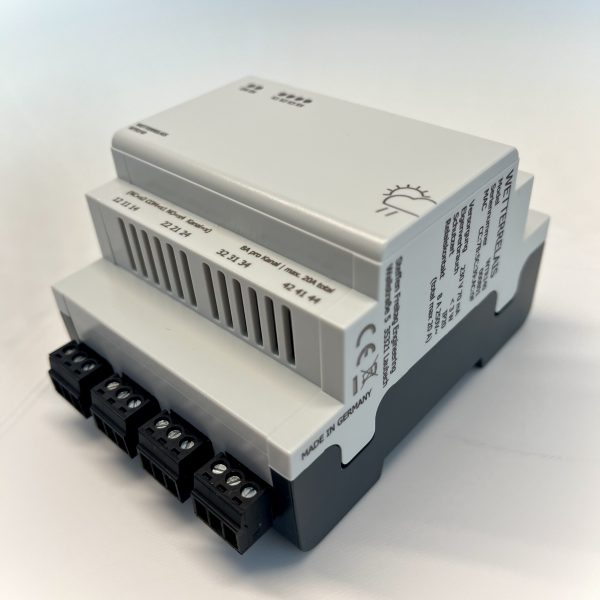

Steckbare Schraubklemmen erleichtern Installation und Verdrahtung.
Produktmerkmale
Wetterrelais mit vier unabhängig programmierbaren Relaisausgängen
4 potentialfreie Wechslerkontakte
Bemessungsbetriebsstrom bis 8 A
Bemessungsbetriebsspannung bis 250 V AC / 30 V DC
Ethernet-/LAN-Anschluss
Versorgung direkt mit 230 V AC
integriertes Netzteil
Installationsbreite 4 TE
DIN-Hutschienenmontage
frei programmierbare Funktionsbausteine
Verarbeitung aktueller Wetterdaten
Nutzung von Wetterprognosen
Nutzung historischer Wetterwerte abhängig vom Wetterdienst
Zeit- und Kalenderfunktionen
integrierte Weboberfläche
keine zusätzliche Programmiersoftware erforderlich
Technische Daten
Versorgungsspannung: 230 V AC Leistungsaufnahme: typisch 1,6 W, maximal 2,0 W Netzwerk: Ethernet / LAN Relaisausgänge: 4 potentialfreie Wechslerkontakte Bemessungsbetriebsspannung Relais: 250 V AC / 30 V DC Bemessungsbetriebsstrom Relais: 8 A Montage: DIN-Hutschiene Installationsbreite: 4 TE Betriebstemperatur: -25 bis +55 °C Relative Luftfeuchtigkeit: bis 95 % Artikelnummer: WTR140
Die Installation, Montage und Inbetriebnahme darf ausschließlich durch qualifiziertes Fachpersonal mit elektrotechnischen Kenntnissen erfolgen.
Vor allen Arbeiten am Gerät ist sicherzustellen, dass die Anlage spannungsfrei ist. Es besteht Lebensgefahr durch elektrischen Schlag bei Berührung spannungsführender Teile.
Das Gerät darf nicht geöffnet werden. Es enthält keine vom Anwender zu wartenden Teile. Bei Defekten ist eine Fachkraft oder der Hersteller zu kontaktieren.
Verwenden Sie das Gerät nicht bei sichtbaren Beschädigungen (z. B. Gehäuse, Anschlüsse oder Anzeigeelemente).
Das Produkt ist ausschließlich für den festen Einbau in geschlossenen Gehäusen oder Schaltschränken vorgesehen.
Das Gerät darf nicht für sicherheitskritische Anwendungen oder Funktionen eingesetzt werden. Fehlfunktionen können zu Personen- oder Sachschäden führen.
Unsachgemäße Handhabung kann zu Schäden an der elektrischen Anlage oder zur Zerstörung des Geräts führen.
Verpackungsmaterialien sind von Kindern fernzuhalten (Erstickungsgefahr).
Wartungs- und Reparaturarbeiten dürfen nur durch Fachpersonal durchgeführt werden. Das Gerät ist wartungsfrei.
Bei der Installation sind die jeweils geltenden nationalen Normen und Vorschriften für elektrische Anlagen zu beachten.
