Wetterdaten Modbus Gateway individuell programmierbar mit WLAN

Ursprünglicher Preis war: 210,00 €Aktueller Preis ist: 168,00 €. inkl. MwSt. zzgl. Versandkosten

Spannungseingang: 12 / 24 V DC
WLAN Device
Schnittstellen: Modbus TCP / RTU

Lieferzeit: Vorverkauf Q3/24

Das Produktbild kann abweichen.

EAN: 04270004390315 Artikelnummer: WTR202 Kategorie:

Vorverkaufshinweise für das WTR202 Wetterrelais

Das WTR202 Wetterrelais steht kurz vor der Fertigstellung und wird im 3. Quartal 2024 erhältlich sein. Nutzen Sie die Gelegenheit und sichern Sie sich jetzt Ihr Exemplar im Vorverkauf!

Vorbestellen und Vorteile sichern:

  • Früher Zugang: Seien Sie einer der Ersten, die das WTR202 in Betrieb nehmen können.
  • Exklusive Angebote: Spezielle Vorverkaufsrabatte und Angebote nur für begrenzte Zeit.
  • Garantie auf Lieferung: Erhalten Sie Ihr Wetterrelais garantiert im 3. Quartal 2024.

Das aktuelle Produktbild kann vom finalen Design des WTR202 Wetterrelais abweichen.

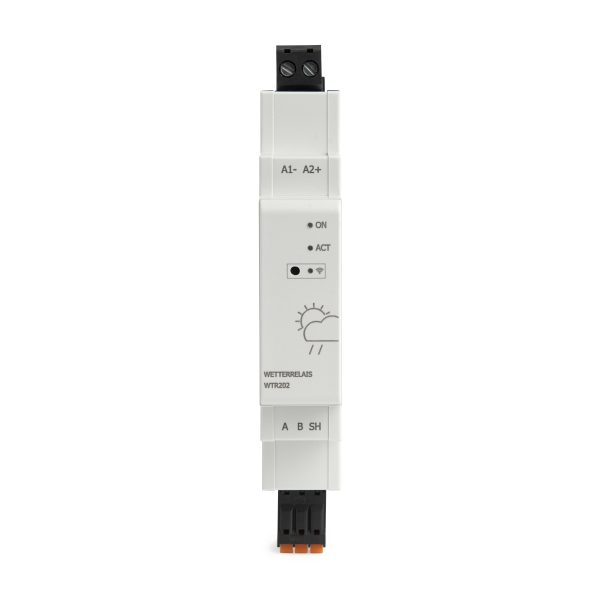

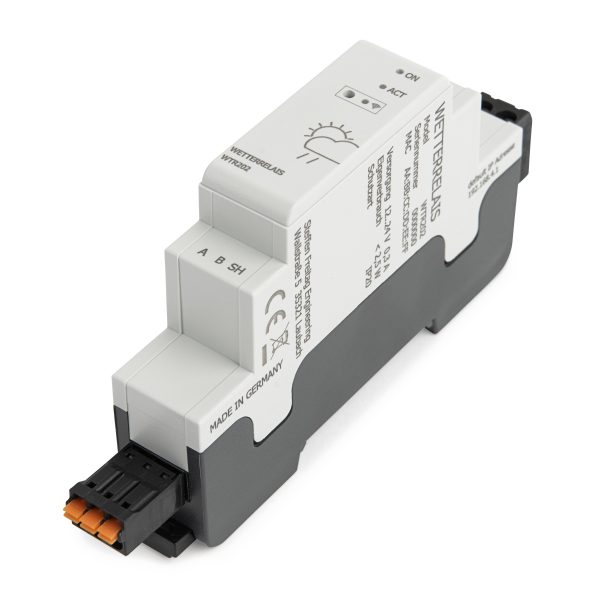

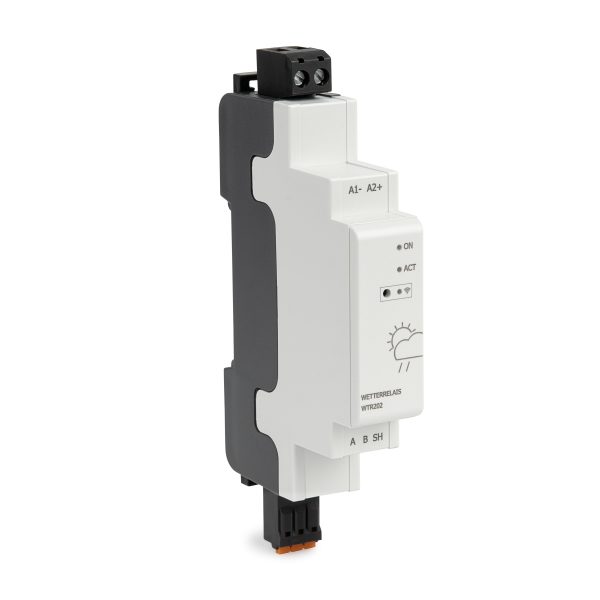

Produktbeschreibung für das Wetterrelais WTR202

Ein Wetterrelais ist die Lösung für eine präzise und energieeffiziente Steuerung Ihrer Geräte und Anlagen basierend auf Wettervorhersagen. Es bietet Ihnen die Möglichkeit, den Betrieb verschiedenster Systeme wie der Heizung, Bewässerungsanlagen oder Solarthermieanlagen optimal an die aktuellen und bevorstehenden Wetterbedingungen anzupassen. Sparen Sie Energie und Kosten durch die automatisierte Anpassung Ihrer Geräte an die Wetterlage – für bis zu fünf Tage im Voraus.

Das Wetterrelais WTR202 geht einen Schritt weiter und verfügt über eine digitale Schnittstelle zur Integration in andere Steuerungssysteme. Es ermöglicht den präzisen Austausch und die Auswertung von Wetterdaten in externen Steuerungen, was eine unbegrenzte Integration ermöglicht. So können beispielsweise mit einer SPS beliebig viele Relais geschaltet oder Analogausgänge zur Verfügung gestellt werden. Besonders in großen Anlagen bietet das WTR202 eine einfache Integration und stellt alle relevanten Wetterdaten bereit.

Zusätzlich zur digitalen Schnittstelle ist das WTR202 mit WLAN ausgestattet und kann nun auch über Modbus kommunizieren. Im WLAN-Netzwerk kann es per Modbus TCP oder über die zweidraht Schnittstelle an der unteren Klemme per Modbus RTU kommunizieren. Bei Modbus RTU kann digital über die Weboberfläche ein Abschlusswiderstand (BUS-Terminierung) oder Bias-Widerstände zugeschaltet werden. Außerdem können Einstellungen wie Baudrate, Stoppbits etc. vorgenommen oder bei Modbus TCP der Port geändert werden.

Die Programmierung des Wetterrelais erfolgt wie gewohnt über den Programm Editor. Hier können nun Modbusregister Ein- und Ausgänge als Funktionsblock hinzugefügt werden. Diese umfassen alle Registertypen. Speziell für Input- und Holdingregister gibt es einen Funktionsblock, um Werte simpel auf ein 16-Bit-Register zu skalieren.

Primäre Tabellen und ihre Funktionen:

| Primary tables | Access | Size | Features |
|——————-|————–|——————-|———————————-|
| Coil (discrete output) | Read-write | 1 bit | Read/Write on/off value |
| Discrete input | Read-only | 1 bit | Read on/off value |
| Input register | Read-only | 16 bits (0–65,535) | Read measurements and statuses |
| Holding register | Read-write | 16 bits (0–65,535) | Read/Write configuration values |

Modbus-Funktionen des WTR202:

| ID | Description |
|—-|————————-|
| 1 | Read coils |
| 2 | Read discrete inputs |
| 3 | Read holding registers |
| 4 | Read input registers |
| 5 | Write single coil |
| 6 | Write single register |
| 15 | Write multiple coils |
| 16 | Write multiple registers|

Das WTR202 fungiert als Modbus-Slave, von dem Daten abgerufen oder auf den geschrieben werden können.

Produktmerkmale des WTR202:

– Versorgungsspannung: DC 12 / 24V
– Leistungsaufnahme:
– Schnittstellen: WLAN (Protokolle 802.11 b/g/n, Frequenz 2,4 GHz, Datenrate bis zu 150 Mbit/s, Reichweite bis zu 50m (Außenbereich), 30m (Innenbereich))
– Kommunikationsprotokolle: Modbus TCP und Modbus RTU
– Umgebungsparameter: -25 bis +55°C Arbeitstemperatur, max. 95% Luftfeuchtigkeit

Die benutzerfreundliche Weboberfläche ermöglicht eine einfache Konfiguration des Wetterrelais von Ihrem Computer oder Smartphone aus. Dank der Plug&Play-Funktionalität ist eine schnelle Inbetriebnahme gewährleistet. Für die Installation auf der Hutschiene mit weiteren Komponenten wird für optimalen WLAN-Empfang ein Set Abstandshalter dringend empfohlen.
