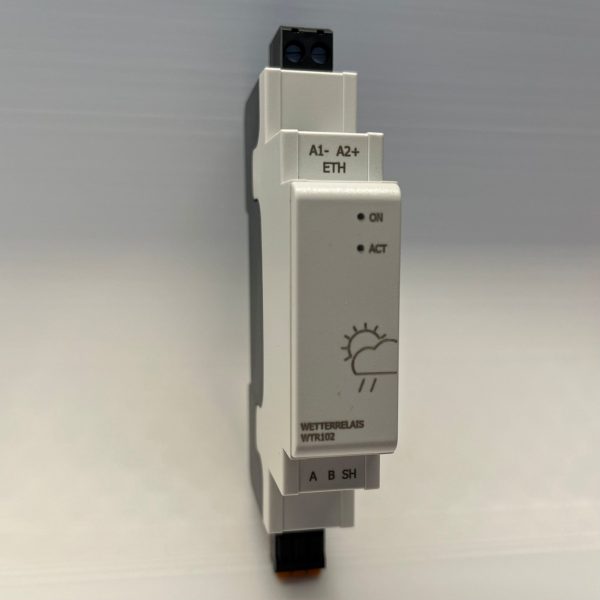

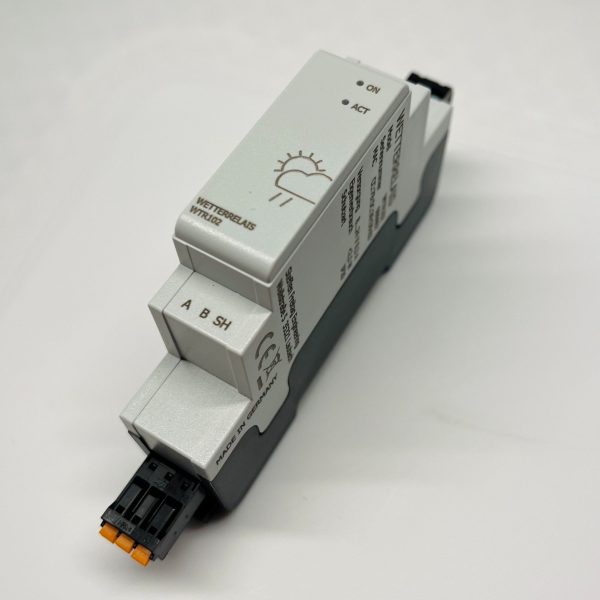

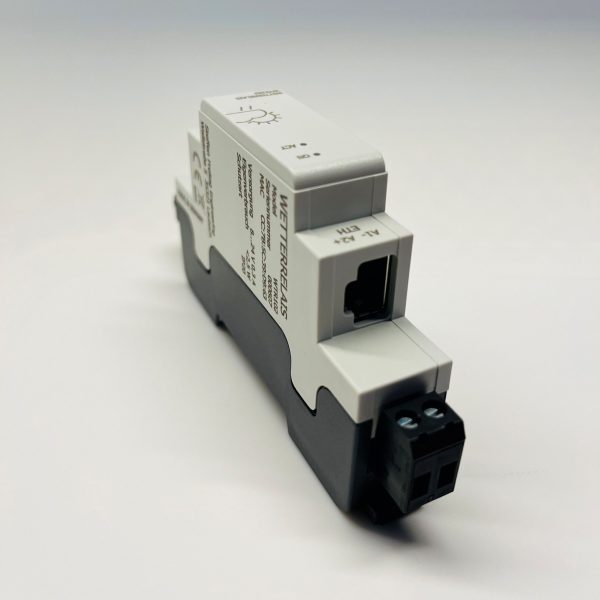

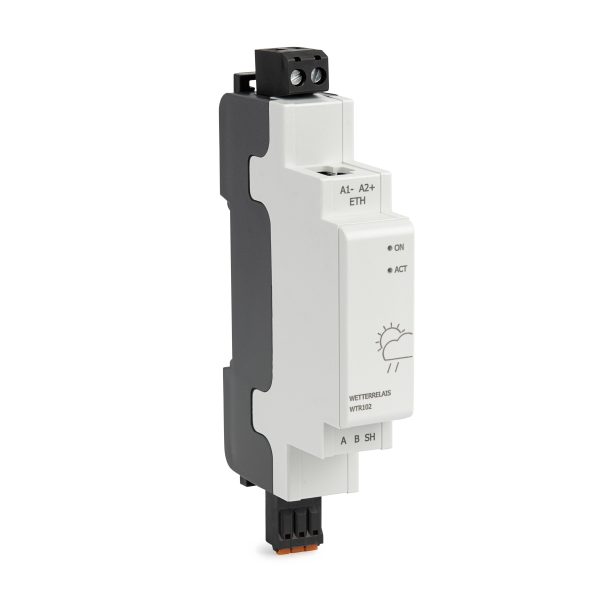

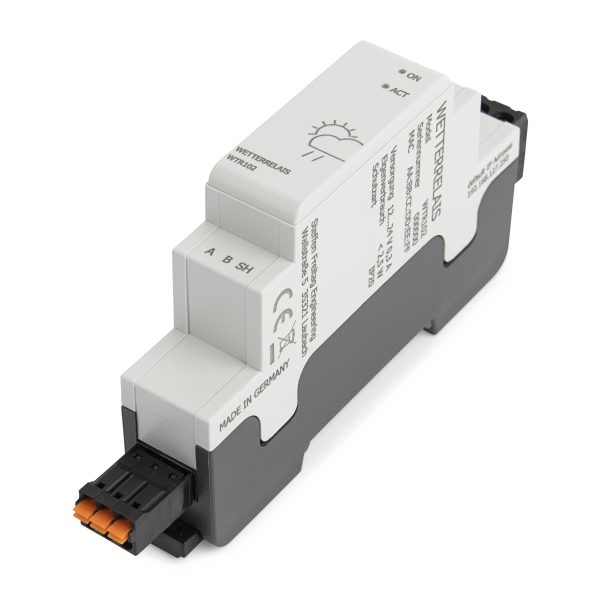

Produktbeschreibung Wetterrelais WTR102
Ein Wetterrelais ist die Lösung für eine präzise und energieeffiziente Steuerung Ihrer Geräte und Anlagen basierend auf Wettervorhersagen. Es bietet Ihnen die Möglichkeit, den Betrieb verschiedenster Systeme wie der Heizung, Bewässerungsanlagen oder Solarthermieanlagen optimal an die aktuellen und bevorstehenden Wetterbedingungen anzupassen. Sparen Sie Energie und Kosten durch die automatisierte Anpassung Ihrer Geräte an die Wetterlage – für bis zu fünf Tage im Voraus.
Das Wetterrelais WTR102 geht einen Schritt weiter und verfügt über eine digitale Schnittstelle zur Integration in andere Steuerungssysteme. Es ermöglicht den präzisen Austausch und die Auswertung von Wetterdaten in externen Steuerungen, was eine unbegrenzte Integration ermöglicht. So können beispielsweise mit einer SPS beliebig viele Relais geschaltet oder Analogausgänge zur Verfügung gestellt werden. Besonders in großen Anlagen bietet das WTR102 eine einfache Integration und stellt alle relevanten Wetterdaten bereit.
Zusätzlich zur digitalen Schnittstelle ist das WTR102 mit Ethernet ausgestattet und kann nun auch über Modbus kommunizieren. Im LAN-Netzwerk kann es per Modbus TCP oder über die zweidraht Schnittstelle an der unteren Klemme per Modbus RTU kommunizieren. Bei Modbus RTU kann digital über die Weboberfläche ein Abschlusswiderstand (BUS-Terminierung) oder Bias-Widerstände zugeschaltet werden. Außerdem können Einstellungen wie Baudrate, Stoppbits etc. vorgenommen oder bei Modbus TCP der Port geändert werden.
Die Programmierung des Wetterrelais erfolgt wie gewohnt über den Programm Editor. Hier können nun Modbusregister Ein- und Ausgänge als Funktionsblock hinzugefügt werden. Diese umfassen alle Registertypen. Speziell für Input- und Holdingregister gibt es einen Funktionsblock, um Werte simpel auf ein 16-Bit-Register zu skalieren.
Primäre Tabellen und ihre Funktionen:
| Primary tables | Access | Size | Features |
|---|---|---|---|
| Coil (discrete output) | Read-write | 1 bit | Read/Write on/off value |
| Discrete input | Read-only | 1 bit | Read on/off value |
| Input register | Read-only | 16 bits (0–65,535) | Read measurements and statuses |
| Holding register | Read-write | 16 bits (0–65,535) | Read/Write configuration values |
Modbus-Funktionen des WTR102:
| ID | Description |
|---|---|
| 1 | Read coils |
| 2 | Read discrete inputs |
| 3 | Read holding registers |
| 4 | Read input registers |
| 5 | Write single coil |
| 6 | Write single register |
| 15 | Write multiple coils |
| 16 | Write multiple registers |
Das WTR102 fungiert als Modbus-Slave, von dem Daten abgerufen oder auf den geschrieben werden können.
Produktmerkmale des WTR102:
– Versorgungsspannung: DC 12 / 24V
– Leistungsaufnahme:
– Schnittstellen:
– Kommunikationsprotokolle: Modbus TCP und Modbus RTU
– Umgebungsparameter: -25 bis +55°C Arbeitstemperatur, max. 95% Luftfeuchtigkeit
